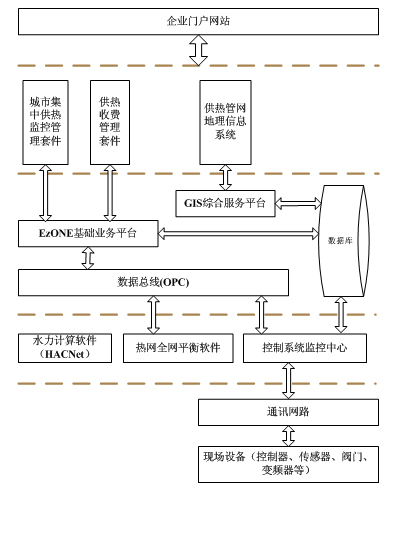

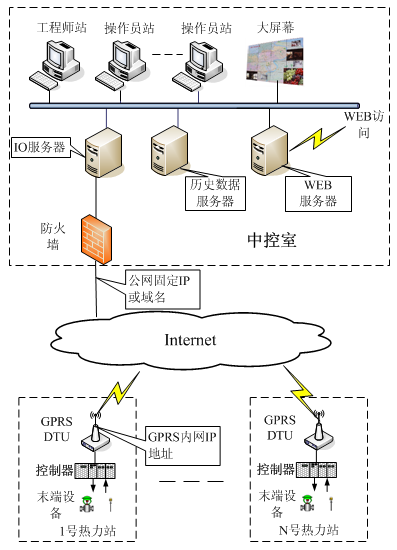

整体方案构架与通讯系统

使用分布式变频节能控制系统的效果

１、以全网为目标，同时兼顾个别换热站的特殊要求。

２、避免一次网电动调节阀开度的大幅度波动，减少一次管网的运行振荡，延长管网的运行寿命。

３、提供多种采暖方式的协调供热（工业用户、普通（暖气片）用户、地盘管采暖用户等。）

４、可以满足间歇采暖的要求。

５、提供热网运行的评价指标。提供指导热源运行的指标。

６、缩短一次管网的水力平衡时间，减小劳动强度。提高供热质量。

７、达到节能的目的，为业主创造经济效益和社会效益。

分布式变频节能控制系统的主要功能

一次网的平衡功能：

全网目标温度的确定：手动给定、自动计算、根据外温曲线；

调节阀的自动跟踪及控制功能。

时间表功能。（间歇供热）

提供多种采暖方式的协调供热。（工业用户、普通（暖气片）用户、地盘管采暖用户等）

通过声音、短信等方式自动报警

二次网循环泵的控制功能：

根据温差控制功能。

根据流量控制功能。

星云天启分布式变频节能用户界面控制系统的优势

1、兼容多种的设备和操作系统，电脑、平板、手机等多种设备设备即可随时随地对热网运行状况进行监视和控制；

2、基于物联网云计算技术，用户不需要自建数据中心和服务器，不需要独立IP；

3、全动态、全实时，控制端发出的指令可以立即发给终端并被立即执行；

4、管理员可以在上位机（任意设备）对系统进行参数设定，随时对终端机的各传感器进行设定；

5、强大的定制和兼容能力，只需要在用户端进行设置即可对现场不同品牌和协议的设备进行参数获取及控制。

分布式变频节能控制系统的辅助功能

权限管理功能。

控制效果评价功能。（均方差、失调度）

控制效果排行功能。（二次网的供回水平均温度）

负荷预测功能。

压力、温度分布显示功能。

调试信息及控制命令查询功能。

联机帮助功能。

星云天启分布式变频节能控制终端的优势

1、基于物联网技术的单片机触摸屏终端，可以在现场查看现场运行状况并立刻进行设置；

2、强悍的单设备带载能力，每个终端设备可以带载24路温度、压力、水位等传感器；

3、基于Modbus通讯模式，单设备可以控制64台变频器、流量计、热表等多种支持ModBus的设备；

4、全兼容，不需要对终端设备进行任何改变，只需要调整上位机参数即可兼容多种的ModBus或支持485通讯的设备；

5、单线串联即可连接并获取所有设备的运行状态并通过上下位机对设备进行控制；

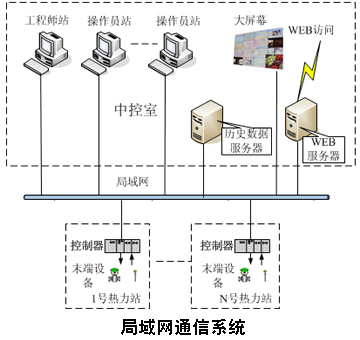

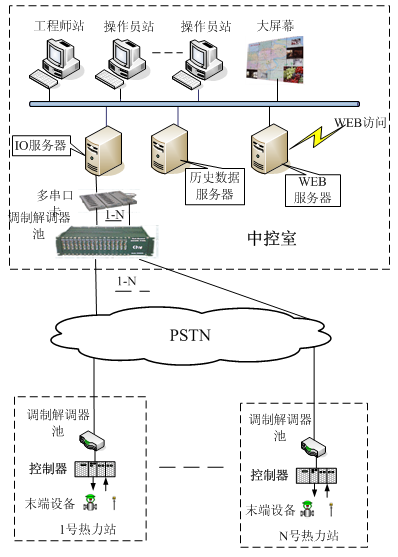

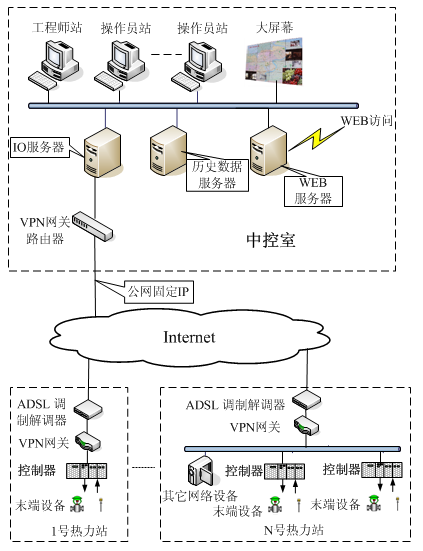

其他通讯系统支持
